Luogo di origine:
La Cina
Marca:
XINYU
Numero di modello:
LPG500
Video
Video

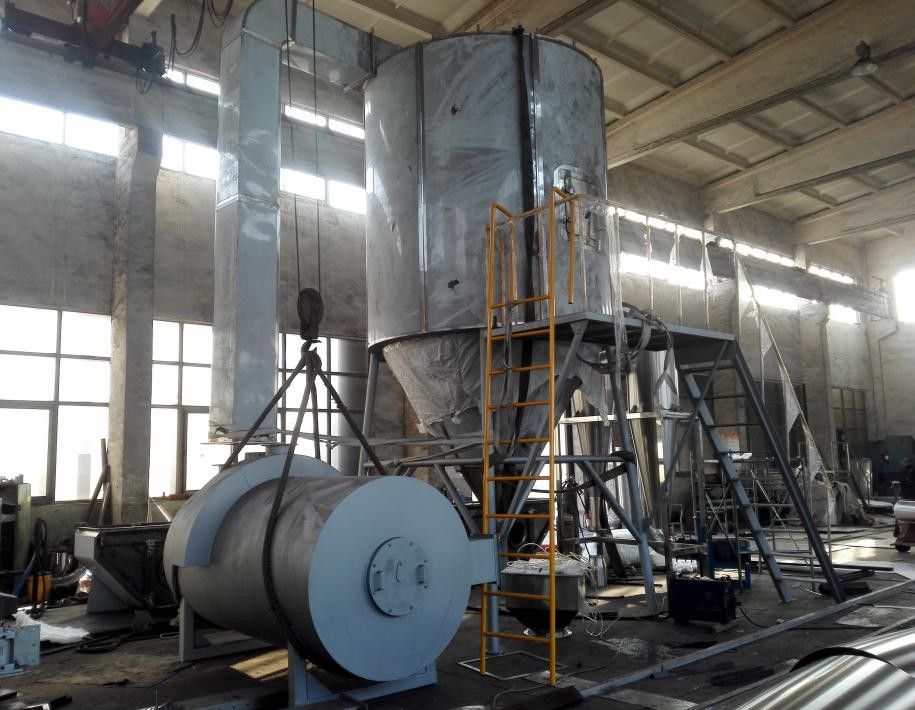

Essiccatore di spruzzo di LPG500 Centrifigural
Ⅰ, stato di progettazione delle attrezzature:
1, stato liquido dell'alimentazione
Nome di materiale: liquido
Contenuto di solidi: 25%
Umidità finale: 5%
Temperatura dell'aria di ingresso dell'aria: 200--210℃ (la temperatura dell'aria di ingresso dell'aria è 210℃)
Temperatura dell'aria dello sbocco: ~90℃
Evaporazione dell'acqua: 500 kg/h
Viscosità: no
Proporzione di liquido: ~1,1 g/cm3
Fonte di calore: Stufa a gas di corrente d'aria calda
Temperatura liquida: 20℃
2, stato del prodotto secco:
Granulometria asciutta: maglia ~120
Proporzione di accumulazione della materia secca: ~0,8 g/cm3
Igroscopicità: no
Temperatura materiale dello sbocco: 40~50℃
3, circostanze trattate
Modo di atomizzazione: Centrifugo
Modo di contatto fra le goccioline e l'aria calda: Flusso parallelo
Fonti di calore e metodi di riscaldamento: Stufa a gas di corrente d'aria calda
Temperatura dell'aria di ingresso dell'aria: 210℃
Temperatura dell'aria dello sbocco: ~90℃
Modo della raccolta della polvere: Fabbisogni di materiali a due stadi del precipitatorSystem del ciclone: La parte del contatto e l'esterno dell'elaboratore centrale sono SS304, rimanente sono Q235.
4, progettano le circostanze meteorologiche
Pressione atmosferica: pressione dell'atmosfera standard
Temperatura ambiente: 20℃
Umidità relativa: 60%
Tenore d'acqua dell'aria ambientale: 0,012 kg/kg
5, lavori pubblici (totale)
5,1 fonte elettrica
Alimentazione elettrica: 380V, 3phase, 50HZ
Potere: forza motrice 267 chilowatt
6. Parametri principali di attrezzatura:
(1) diametro interno della torre: Φ5800 millimetro
(2) diametro esterno della torre: Φ5960 millimetro
(3) volume di aria: 15000 kg/h
(4) temperatura dell'aria di ingresso dell'aria: 210℃
Temperatura dell'aria dello sbocco: ~90℃
(5) prodotto secco prodotto: ~200 kg/h
Evaporazione dell'acqua: 500 kg/h
(6) contenuto idrico di polvere asciutta: 4%
(7) stufa a gas di corrente d'aria calda: 800000 kcal/h
(8) depolverizzatore del ciclone 1: 2-- XXF/Φ1100
Depolverizzatore del ciclone 2: 2-- XXF/Φ1000
(9) macchina di salto: Modello: potere 4-72-5A: velocità 15KW: 2900 giri/min.
(10) fan di progetto indotto: Modello: potere 9-26-10D: velocità 55KW: 1450 giri/min.
pompa di vite (di 11): Modello: Potere GF40-1: pressione 4KW: 0,6 Mpa
Portata: 8 velocitàdi m.3 /h: 700 giri/min.
atomizzatore (di 12): Modello: Potere XH-500: 11KW
Velocità: 12000~15000 giri/min.
Ⅲ, definizione di sistemi
Selezione iniziale: Unità più asciutta dello spruzzo LPG-500
Sistema di riscaldamento: Stufa a gas di corrente d'aria calda
Sistema di bloccaggio della polvere: Filtro a ciclone a due stadi
Sistema dielettrico di circolazione: Ciclo aperto del fan del progetto
Sistema di filtrazione dell'aria: Filtro dell'aria iniziale
Sistema dell'alimentatore: Alimentazione automatica regolabile della pompa di vite
Sistema di controllo: Controllo centralizzato del gabinetto di controllo
Ⅳ, rappresentazione schematica del processo tecnologico (con i disegni)
Ⅴ, tavola di parametro tecnica dell'attrezzatura
| Evaporazione dell'acqua (evaporazione purificata dell'acqua) | 500 kg/h (massimi) | Diametro della torre/altezza della torre | Φ5.8m/13.6 m. |
| Temperatura di funzionamento | Aria 90℃ dell'ingresso dell'aria 210℃/Outlet | Atomizzatore LPG-500 |
Velocità: 12000 r.p.m Diametro del disco: Φ180mm |
| potere installato | transmission~69KW | ||
| Calore del sistema | 80×104 Kcal/h | Consumo appiattito dell'aria | 0,6 m.3 /min |
| Forma dell'essiccatore | Apra il sistema di circolazione | Modo di alimentazione | Alimentazione nella stalla della pompa di vite |
| Modo di contatto dell'aria calda | Modo di flusso parallelo | Modo di fonte di calore | Stufa a gas di corrente d'aria calda |
| Modo della raccolta della polvere | Precipitatore a due stadi del ciclone | Modo di atomizzazione | Atomizzazione centrifuga |
| Modo di controllo | Il controllo centralizzato del gabinetto di controllo, può controllare la temperatura dell'aria di ingresso dell'aria, la temperatura digitale, la pressione, differenza di pressione | ||
