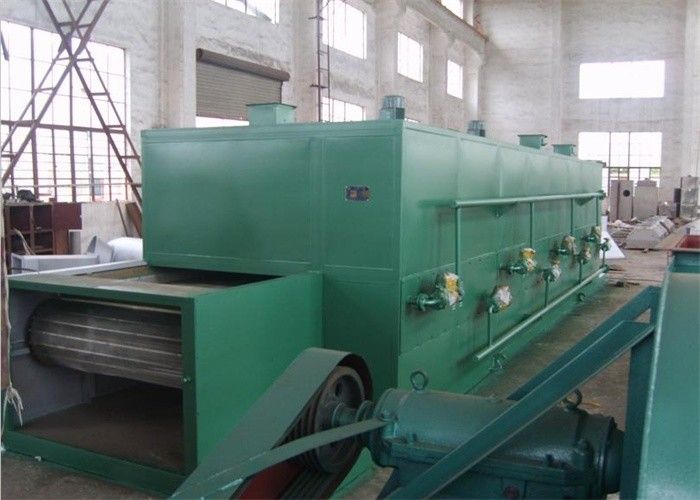

Essiccatore DW1.2×10 del nastro trasportatore dell'acciaio inossidabile del forno di essiccazione dell'aria calda di 400 kg/h

Essiccatore della cinghia DW1.2*10

Riassuma

Il tipo asciugatrice della cinghia di serie di DW sarà assistito dai materiali d'elaborazione appropriati delle istituzioni, quali il distributore commerciale della stella, la banda dell'oscillazione, il mulino o il granulatore, la distribuzione sul nastro trasportatore, il nastro trasportatore attraverso un o parecchio canale dell'impianto di riscaldamento, impianti di ogni riscaldamento è fornito del sistema di circolazione di aria e del riscaldamento, ogni il canale ha uno o parecchio impianto di scarico bagnato, un nastro trasportatore nell'aria calda dall'alto verso il basso, o dal basso verso l'alto attraverso il materiale sulla cinghia, di modo che il materiale può essere asciugato uniformemente.

Applicazione

Il tipo asciugatrice della cinghia di serie di DW è l'impianto di essiccazione continuo utilizzato per la ventilazione, il fiocco, la buona forma, l'essiccazione materiale granulare, l'acqua per le verdure disidratate, la medicina di erbe cinese e l'altro tasso alto e la temperatura del materiale non permette l'alto materiale è particolarmente adatta a serie; l'asciugatrice presenta i vantaggi di essiccazione veloce, l'alta intensità di evaporazione. La qualità del prodotto è buona.

Stati di progettazione

1. nome di materiale: Grano bollito
2. Capacità d'elaborazione: 400Kg/h
3. Fonte di calore: Stufa di corrente d'aria calda del gas naturale
4. Materiale dell'attrezzatura: La parte materiale del contatto è acciaio inossidabile

Parametro tecnico

Scriva DW-1.2*10 a macchina

numero delle cellule 5

Larghezza della cinghia (m) 1,2

Sezione di secchezza (m) 10

Pavimentazione dello spessore (millimetro) 10~80

Temperatura di uso finale (℃) 50~80

Tempo d'essiccamento (h) 0.2~1.2

Quantità 6 del fan

Potere totale (chilowatt) 11

Dimensione globale (m) 11.5*1.95*2.5

Peso (chilogrammo) 6800

Caratteristiche dell'essiccatore della cinghia

1, regolamento stepless di velocità di velocità dell'essiccatore della cinghia della maglia di DW;

2, la lunghezza 2m sono un'unità del ciclo e un fan separato di circolazione è sistemato

3, configurazione di attrezzatura e esigenze della produzione:

Materiale principale: la cinghia della maglia dell'acciaio inossidabile, la struttura principale è fatta del acciaio al carbonio, il rivestimento dell'acciaio inossidabile, l'acciaio di esternalizzazione, la pittura, il materiale intermedio di strato dell'isolamento, lana di vetro superfina;

La cinghia della maglia è fatta della cinghia a un solo strato della maglia dell'acciaio inossidabile;

Piatto del blocchetto della cinghia della maglia 1 gruppo;

Gancio: il materiale è tubo dell'acciaio inossidabile 304 ed i puntoni sono riparati con la cinghia della maglia;

Catena: dente per catena 45, rivestimento protettivo della cinghia della catena di convogliatore;

Fan: Fan 5 di circolazione;

Aspiratore 1;

Vuoti il tubo di aria, gli insiemi 1 del tubo di aria di circolazione (distribuzione irregolare dei fori sul tubo di aria di circolazione per assicurare essiccazione uniforme dei materiali quando lo spessore del rivestimento è uniforme);

La velocità della cinghia netta è controllata dal motore di regolamento della velocità di conversione di frequenza, che può efficacemente controllare il tempo di conservazione materiale, in modo da controllare il grado di essiccazione materiale e regolare l'uscita di intero sistema.

Insieme del gruppo di regolazione 1;

Insieme della stufa 1 del gas naturale
