Luogo di origine:
La Cina
Marca:
XINYU
Numero di modello:
ZG-5

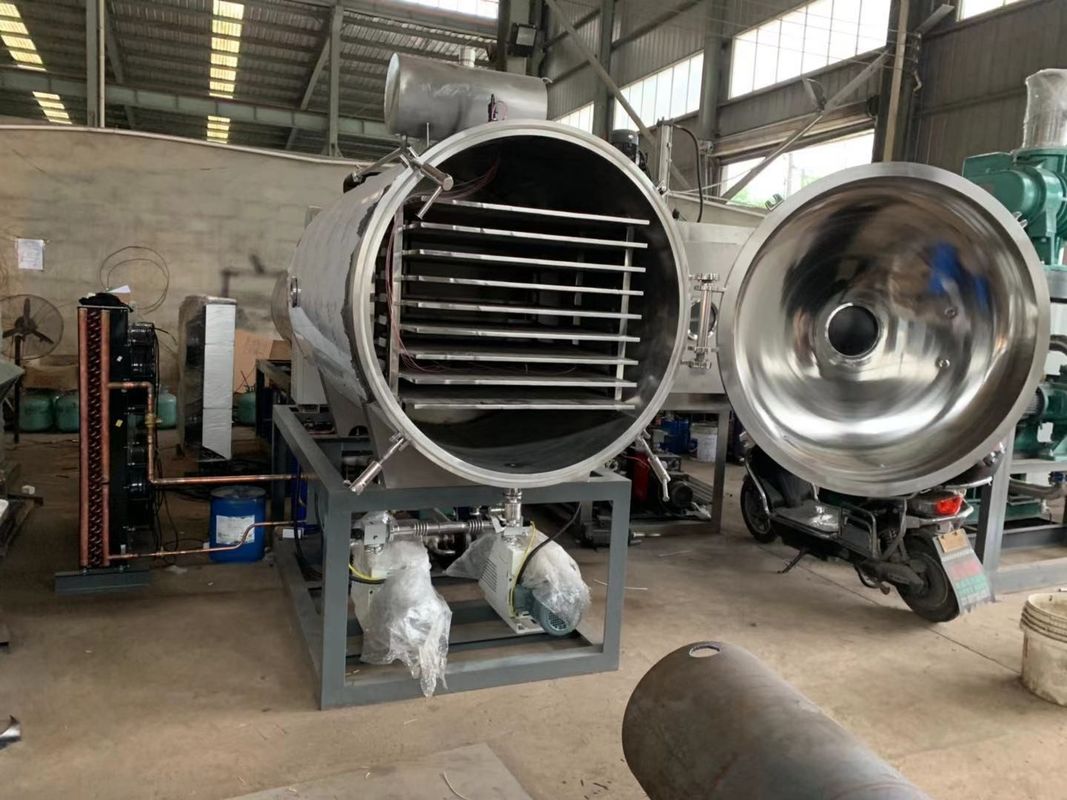

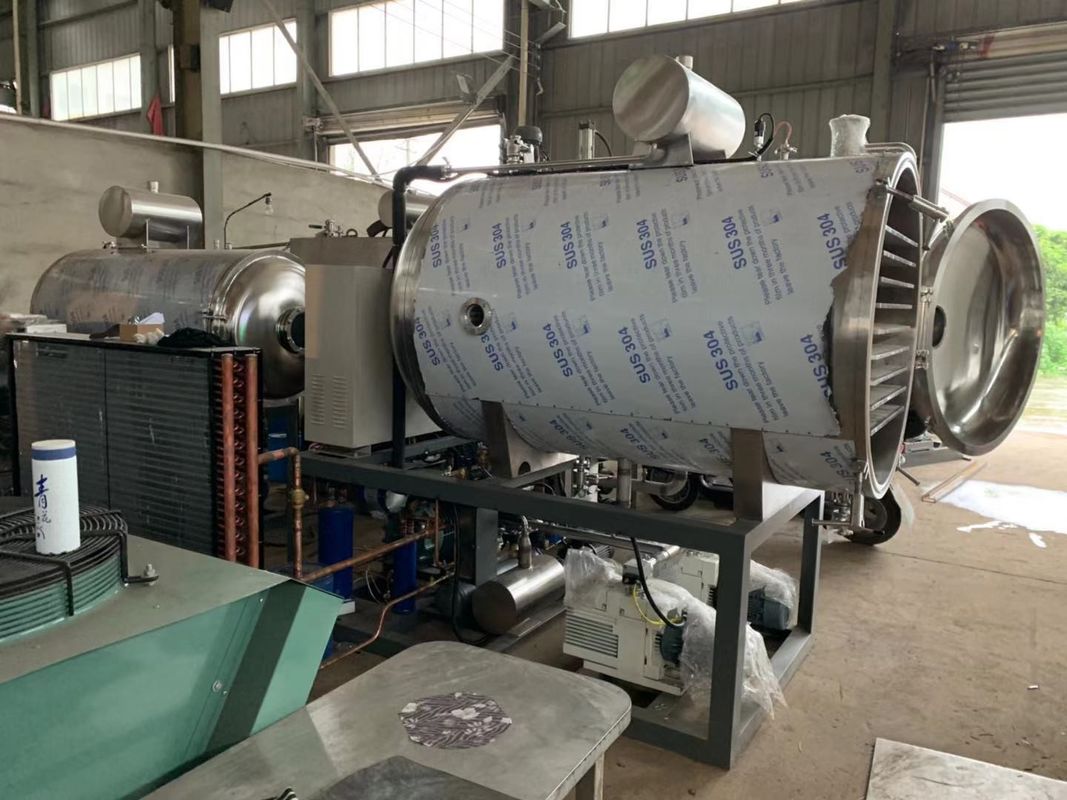

Linea di produzione automatica essiccatore di gelata di vuoto di ZG-5
| Essiccatore di gelata ZG-5 | ||
| Costruzione | Parametri tecnici | Osservazione |
| Struttura bassa | ||
| Area efficace degli scaffali | 5㎡ | |
| Capacità dell'input | 50kg | |
| Capacità massima del condensatore | 60Kg/batch | |
| Alimentazione elettrica | 220V/60Hz/3P | Secondo la tensione del cliente |
| Consumo di energia | 22.35Kw | |
| Acqua di raffreddamento | 5T/Hr (T<28℃, P=0.1-0.15MPa) |
Riciclabile Pronto dal cliente |
| Dimensione a macchina (L*W*H) | 2700*1200*2430mm | Conforme alla progettazione reale |
| Struttura principale | Tipo di unità | |
| Peso | 3000 chilogrammi | |
| Camera asciutta | ||
| Materiale asciutto della camera | SUS304/6mm densamente | |
| Forma e dimensione asciutte della camera | Cilindro φ1100*1100 | |
| Serratura di porta | Serratura della manopola della mano | |
| Direzione aperta della porta | Destra a sinistra | Decisivo dal cliente |
| Ad angolo aperto | >110° | |
| Materiale della porta | SUS304 | |
| Surfaceness | Ra≤0.5um | |
|
Finestra di osservazione
|
vetro Gelo-resistente φ240mm, δ25~27 |
Installato sulla parte anteriore
|
| Sigillo alla porta | Guarnizione medica della gomma di silicone della sezione della o | |
| Sensore di temperatura | termocoppia T tipa | |
|
Scaffali |
||
| Materiale dello scaffale | SUS304 | |
| Scaffale Surfaceness | Ra≤0.5um | |
| Quantità dello scaffale. (pc) | 7+1 strato | Lo strato superiore degli scaffali è compensazione di temperatura |
| Vassoio dell'acciaio inossidabile | Hangzhou 395*445*30/2mm densamente | 28pcs |
| Distanza fra gli scaffali | 75 millimetri | |
| Dimensione dello scaffale (L*W*H) | 800*895*15mm | |
| Temperatura più insufficiente dello scaffale | -50℃ | |
| Più alta temperatura dello scaffale | +70℃ | |
| Tasso di raffreddamento dello scaffale | +20~-40℃≤60min | A vuoto |
| Assorbimento di corrente di potere calorifico | 8 Kw/220V/60Hz | |
| Recinto dello scaffale | Impedisca il vassoio attraversano lo scaffale | |
| Condensatore | ||
| Materiale del condensatore | SUS304/6mm densamente | |
| Forma e dimensione | Cilindro φ1100*600 | Alla parte posteriore della camera asciutta |
| Materiale del tubo della bobina | SUS304 | |
| Forma della bobina | Tubo circolare della bobina | |
| Area di cattura dell'acqua del tubo della bobina | ≥5㎡ | |
| Refrigerante | R404a | |
| Temperatura più insufficiente del condensatore | -55℃ | |
| Tasso di raffreddamento | +30~-40℃≤30min | |
| Finestra di osservazione |
vetro Gelo-resistente φ240mm, δ25~27 |
Installato dal lato
|
| metodo di sbrinamento | sSray + immersione | |
| Sensore di temperatura | termocoppia T tipa | |
| Unità di refrigerazione | ||
| Compressore. | Motore a due stadi di Bitzer 12.2HP | 1set |
| Consumo di energia | 9.15Kw | |
| Refrigerante | R404a | Pronto dal cliente |
| Uniformità di temperatura dello scaffale | +/-1℃ | |
| Separatore di olio | Shengzhou | 1set |
| Filtro dell'olio | Shengzhou | 1set |
| Regolatore di differenziale di pressione dell'olio | Shanghai | 1set |
| Separatore gassoso-liquido | Shengzhou | 1set |
| Filtro di secchezza da deumidificazione | Shengzhou | 1set |
| Manometro | Shengzhou | 3set |
| Relè di protezione ad alta tensione | Shengzhou | 1set |
| Condensatore raffreddato ad acqua | Zhejiang Kaidi | 1set |
| Tubo attenuante ondulato | Shengzhou | 2pcs |
| Valvola d'arresto manuale | Shengzhou | 1set |
| Elettrovalvola a solenoide di refrigerazione | Emerson (America) | 1set |
| Valvola di espansione | Danfoss (Danmark) | 1set |
| Tubo di rame rosso | φ16, φ12, φ10 | |
| Ritorno-tubo di refrigerazione | tubo senza cuciture dell'acciaio inossidabile φ38 | |
| Sistema di vuoto | ||
| Pulsometro | LEYBOLD D30C 1.5KW | 2sets |
| Tubo ondulato | Φ76 | Resistenza di scossa del tubo di vuoto |
| Flusso d'aria della pompa | 100L/S | |
| Consumo di energia | 3Kw | |
| Valvola a farfalla | Ningbo GI-63 | |
|
elettrovalvola a solenoide di vuoto
|
Ningbo DDC-40 | Automatico apra o chiuda con il pulsometro |
| vacuometro | Shandong ZJ-54D | |
| Vuoto finale | ≤1Pa | A vuoto |
| Tasso di pompaggio | Dalla pressione atmosferica caduta a 133 Pa≤20min | |
|
Tasso di perdita del sistema |
0,005 Pa.m3/sec | |
| Sistema di circolazione | ||
| Materiale del tubo | tubo senza cuciture 304 | |
| Pompa di circolazione | Nanfang 1.1KW | 1set |
| Consumo di energia | 9,1 chilowatt | |
| Valvola a sfera | Shanghai DG40 | Risponda alla norma di Q/IAKX002-97 |
| Liquido di circolazione | Olio siliconico | Pronto dal cliente |
| Scambiatore di calore | BAODE BPHE | 1set |
| Tasso di riscaldamento | >1℃/min | |
|
Metodo di riscaldamento
|
Condotto termico elettrico 4KW*2pcs 8Kw | |
| Metodo di controllo | Controllo manuale/automatico | |
| Dimensione fluida di circolazione del carro armato | ¢300*400 | |
| Sistema di controllo | ||
| Software del monitoraggio di sistema | Hangzhou | 1set |
| Gabinetto di controllo verticale |
Hangzhou Shuanglong 1100×400×600 |
Controllo, annotazione |
| SpA | CN AC/DC/relay del CPU 226 di SIEMENS | 1set |
| Modulo di estensione della termocoppia | CN 4 (4 TC) DI EM 231 DI SIEMENS | 1set |
| Modulo di entrata analogica | CN DI EM 231 DI SIEMENS (4 AI) | 1set |
| HMI | Magnetocardiogrammi | 1set |
| Cavo di HMI e dello SpA | Hangzhou | |
| Corrente costante | Hangzhou | 1 |
| Alimentazione elettrica di commutazione | Società/24V/5V di Taiwan Mw |
24V 1pc 5V 1pc |
| Sensore di temperatura | termocoppia T tipa | Sensore di temperatura |
| vacuometro | Shandong ZJ-54D | 2 |
| Contattore di CA |
SCHNEIDER |
|
| Aero-rottura | SCHNEIDER | |
| Cavo elettrico | 10㎡, 6㎡, 4㎡, 2㎡, 1㎡ | |
