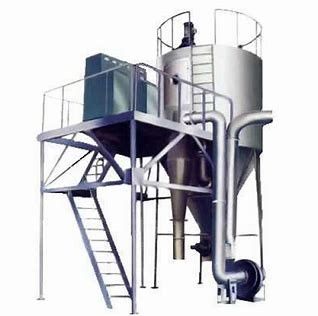

Riscaldamento a gas dell'essiccatore di Scale Centrifugal Spray del pilota di latte in polvere dell'alimento

Centrifuga automatica di latte in polvere 304SS/316SS

Introduzione principale

L'essiccatore di spruzzo centrifugo ad alta velocità è utilizzato per fare direttamente il granello della polvere da liquido. È adatto a produzione della polvere dai materiali quali la soluzione, emulsione, liquido e pasta con velocità di secchezza veloce, alta efficienza, processo semplificato e risorse economizzate dell'uomo. particolarmente per materiale sensibile al calore, questa tecnologia ha potuto tenere il colore, la spezia ed il sapore. Il prodotto finito possiede la buona uniformità, la mobilità e la capacità di dissoluzione, anche elevata purezza. Questa macchina è favorevole per il miglioramento la produttività e dei benefici bene dalla tecnologia, che ha grande prospettiva in industrie farmaceutiche, biochimiche ed altro leggera e chimica l'industria, del materiale da costruzione, delle derrate alimentari.

Ⅰ, Stato di progettazione delle attrezzature:

1, stato liquido dell'alimentazione

Nome di materiale: liquido

Contenuto di solidi: 25%

Umidità finale: 5%

Temperatura dell'aria di ingresso dell'aria: 200--210℃ (la temperatura dell'aria di ingresso dell'aria è 210℃)

Temperatura dell'aria dello sbocco: ~90℃

Evaporazione dell'acqua: 500 kg/h

Viscosità: no

Proporzione di liquido: ~1,1 g/cm3

Fonte di calore: Stufa a gas di corrente d'aria calda

Temperatura liquida: 20℃

2, stato del prodotto secco:

Granulometria asciutta: maglia ~120

Proporzione di accumulazione della materia secca: ~0,8 g/cm3

Igroscopicità: no

Temperatura materiale dello sbocco: 40~50℃

3, circostanze trattate

Modo di atomizzazione: Centrifuga

Contatti il modo fra le goccioline e l'aria calda: Flusso parallelo

Fonti di calore e metodi di riscaldamento: Stufa a gas di corrente d'aria calda

Temperatura dell'aria di ingresso dell'aria: 210℃

Temperatura dell'aria dello sbocco: ~90℃

Modo della raccolta della polvere: Fabbisogni di materiali a due stadi del precipitatorSystem del ciclone: La parte del contatto e fuori dell'elaboratore centrale è SS304, rimanente è Q235.

4, stati meteorologici di progettazione

Pressione atmosferica: pressione dell'atmosfera standard

Temperatura ambiente: 20℃

Umidità relativa: 60%

Tenore d'acqua dell'aria ambientale: 0,012 kg/kg

5, lavori pubblici (totale)

5,1 fonte elettrica

Alimentazione elettrica: 380V, 3phase, 50HZ

Potere: forza motrice 267 chilowatt

6. Parametri principali di attrezzatura:

(1) diametro interno della torre: Φ5800 millimetro

(2) diametro esterno della torre: Φ5960 millimetro

(3) volume di aria: 15000 kg/h

(4) temperatura dell'aria di ingresso dell'aria: 210℃

Temperatura dell'aria dello sbocco: ~90℃

(5) uscita del prodotto secco: ~200 kg/h

Evaporazione dell'acqua: 500 kg/h

(6) contenuto idrico di polvere asciutta: 4%

(7) stufa a gas di corrente d'aria calda: 800000 kcal/h

(8) depolverizzatore del ciclone 1: 2-- XXF/Φ1100

Depolverizzatore del ciclone 2: 2-- XXF/Φ1000

(9) macchina di salto: Modello: potere 4-72-5A: Velocità 15KW: 2900 giri/min.

(10) fan di progetto indotto: Modello: potere 9-26-10D: Velocità 55KW: 1450 giri/min.

pompa di vite (di 11): Modello: Potere GF40-1: Pressione 4KW: 0,6 Mpa

Portata: 8 velocità^di m.³ /h: 700 giri/min.

atomizzatore (di 12): Modello: Potere XH-500: 11KW

Velocità: 12000~15000 giri/min.

Ⅲ, Definizione di sistemi

Selezione iniziale: Unità più asciutta dello spruzzo LPG-500

Sistema di riscaldamento: Stufa a gas di corrente d'aria calda

Sistema di bloccaggio della polvere: Filtro a ciclone a due stadi

Sistema dielettrico di circolazione: Ciclo aperto del fan del progetto

Sistema di filtrazione dell'aria: Filtro dell'aria iniziale

Sistema dell'alimentatore: Alimentazione automatica regolabile della pompa di vite

Sistema di controllo: Controllo centralizzato del gabinetto di controllo

Ⅳ, Rappresentazione schematica del processo tecnologico (con i disegni)

Ⅴ, Tavola di parametro tecnica dell'attrezzatura
