Luogo di origine:
La Cina
Marca:
XINYU
Numero di modello:
HG
Video

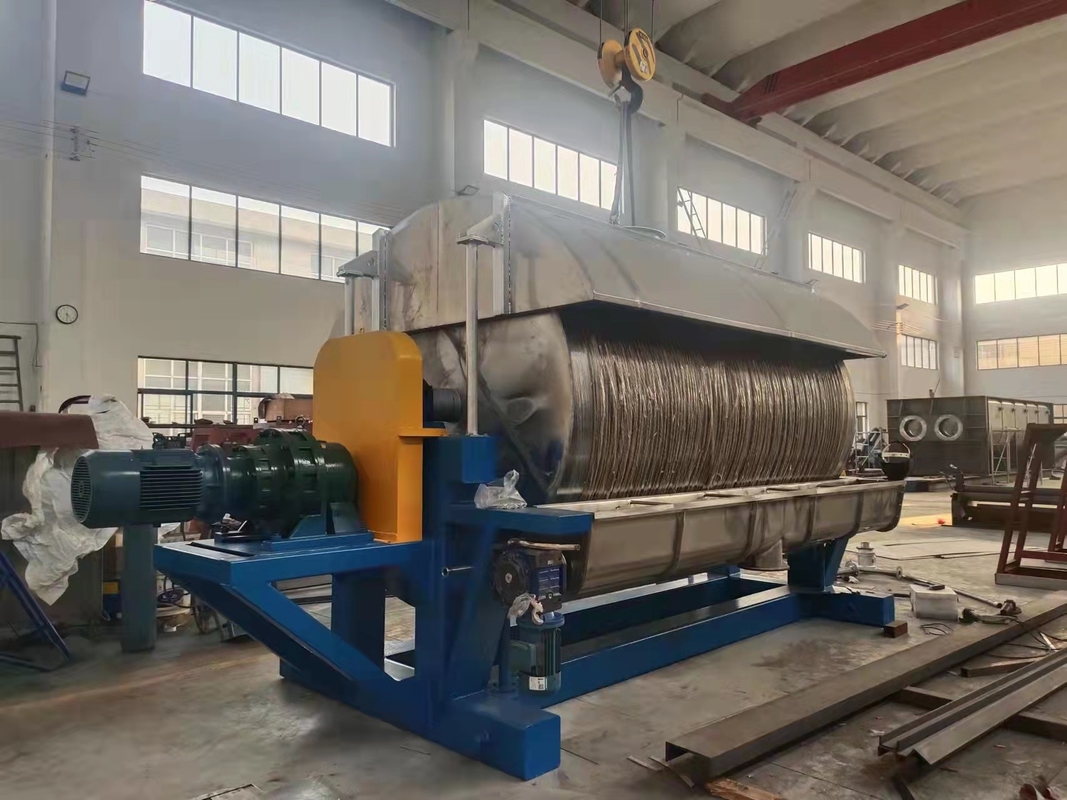

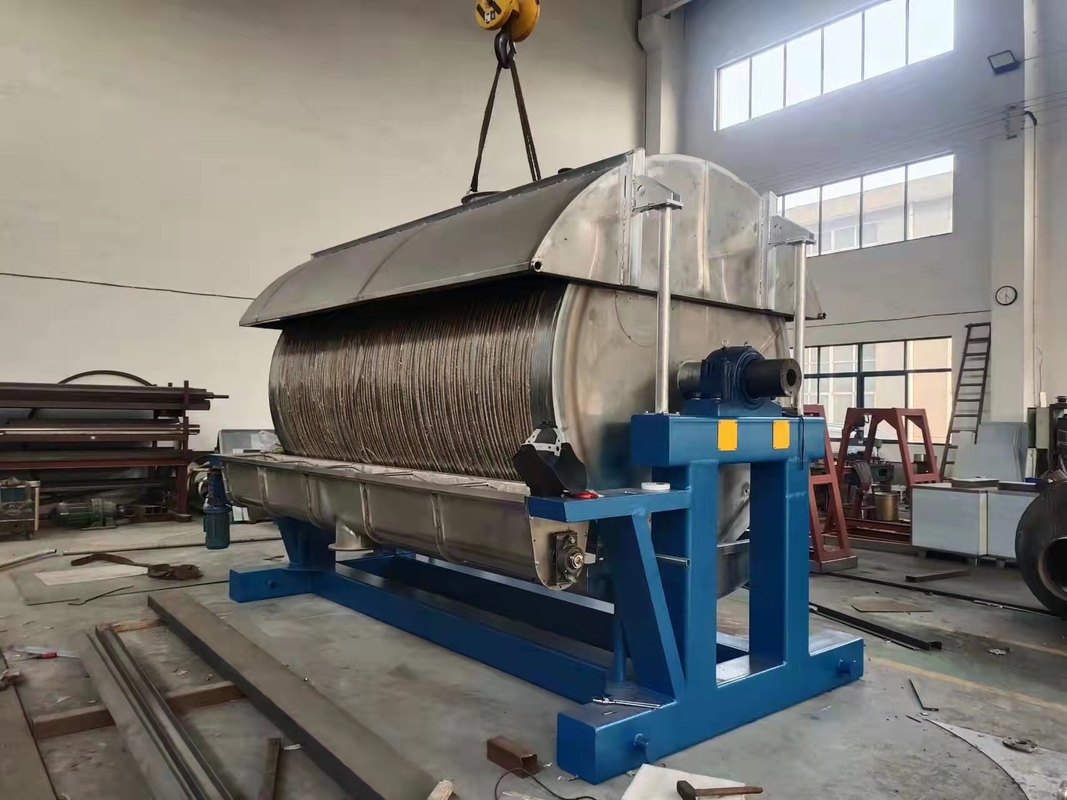

TG-φ1,5 tipo essiccatore del×1,8 della ruspa spianatrice del rullo
I. requisiti tecnici
1. Materiale: Rullo cromato di superficie di Q345R
2. Umidità iniziale: 75%
3. Umidità finale: ≥10%
4. Produzione: 2000kg/24h→85kg/h
5. Modo di controllo: Gabinetti indipendenti (gabinetti di controllo separati)
6. Modo di riscaldamento: Vapore (0,4 mpa mpa~0.5)
7. Sistema di deumidificazione: Collegamento esterno del deumidificatore
8. Tipo di attrezzatura: TG-φ1.5×1.8
II. selezione tecnica
Evaporazione dell'acqua all'ora: W=85* [(75%-10%)/(1-75%)]=221kg/h
Capacità di trattamento all'ora: G=221+85=306kg/h
L'intensità di evaporazione per metro quadro all'ora è 10~12 kg/h.m2 secondo lo stato di fonte di calore del sito dell'utente ed i dati reali di esperienza della nostre installazione e ricerca degli errori precedenti (10 kg/h.m2 qui)
L'intensità di evaporazione per Q=10÷60=0.166 minuscolo quadrato kg/min.m2. Componente dell'acqua da evaporare al minuto: Q1=221÷60=3.68kg/min.m
Area richiesta reale =3.68÷0.166=22m2 (efficace area di secchezza)
L'efficace area di secchezza reale dell'essiccatore della ruspa spianatrice del tamburo è come segue: S=7.3 m2, studiano la possibilità di per mezzo di 1 impianto di essiccazione per incontrare l'area di secchezza reale. Il singolo modello è: TG-φ1.5×1.8, S=8.4 m2
Lista di configurazione di III.Equipment
| Essiccatore della macchina ospite | ||||
| Seriel# | Nome | Spec. | Materiale | Q'ty |
| 1 | Tamburo rotante | Φ1.5×1.8 | Superficie cromata di acciaio al carbonio | 1 |
| 2 | Struttura principale | ordini | Q235,18#U-steel | 1 |
| 3 | Trasmissione | 5.5kw | Componenti (conversione di frequenza) | 1 |
| 4 | Riduttore | ordini | Componenti | 1 |
| 5 | Cuscinetto (sedile) | ordini | Componenti | 2 |
| 6 | Ruspa spianatrice | Ordini, regolabile | acciaio per molle 410 | 1 |
| 7 | Giunto di giro | ordini | Tubo flessibile del metallo | 1 |
| 8 | Cappuccio sospeso | ordini | Trattamento anticorrosivo ed antiruggine di Q235 | 1 |
| 9 | Aspiratore bagnato | 4-72-4.5A | Trattamento anticorrosivo ed antiruggine di Q235 | 1 |
| Sistema di carico | ||||
| Seriel# | Nome | Spec. | Materiale | Q'ty |
| 1 | Silos di immagazzinamento | ordini | SUS304 | 1 |
| Sistema di scarico | ||||
| Seriel# | Nome | Spec. | Materiale | Q'ty |
| 1 | Piatto obliquo per scarico | ordini | SUS304 | 1 |
| 2 | Tramoggia di scarico | ordini | SUS304 | 1 |
| Gabinetto di controllo elettrico | ||||
| Seriel# | Nome | Spec. | Materiale | Q'ty |
| 1 | Gabinetto elettrico | ordini | Gabinetto di jection dello spruzzo | 1 |
| 2 | Trasformatore di frequenza | ordini | ordini | 1 |
| 3 | Commutatore di Aairbreak | ordini | ordini | serie completa |
| 4 | Sovraccarico termico | ordini | ordini | serie completa |
| 5 | Contattore | ordini | ordini | serie completa |
| Nota: secondo la situazione reale, l'utente di deumidificazione continua il collegamento della conduttura di deumidificazione solo, la nostra società ha accantonato la flangia | ||||
