Luogo di origine:
La Cina
Marca:
XINYU
Numero di modello:
Essiccatore di spruzzo di GPL per la polvere dell'alimento
Video
Video

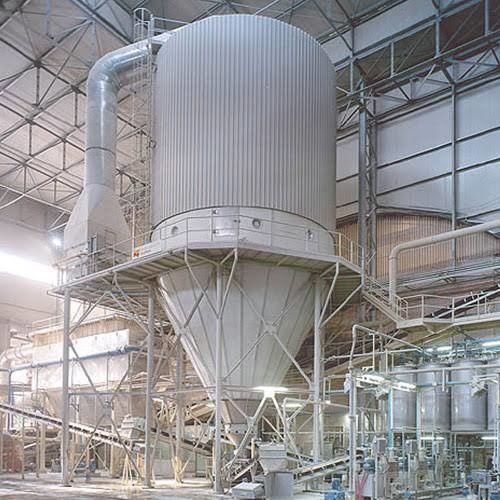

LPG-500 tipo prezzo più asciutto dello spruzzo della polvere dell'alimento di acciaio inossidabile
Ⅰ, Stato di progettazione delle attrezzature:
1, stato liquido dell'alimentazione
Nome di materiale: liquido
Contenuto di solidi: 25%
Umidità finale: 5%
Temperatura dell'aria di ingresso dell'aria: 200--210℃ (la temperatura dell'aria di ingresso dell'aria è 210℃)
Temperatura dell'aria dello sbocco: ~90℃
Evaporazione dell'acqua: 500 kg/h
Viscosità: no
Proporzione di liquido: ~1,1 g/cm3
Fonte di calore: Stufa a gas di corrente d'aria calda
Temperatura liquida: 20℃
2, stato del prodotto secco:
Granulometria asciutta: maglia ~120
Proporzione di accumulazione della materia secca: ~0,8 g/cm3
Igroscopicità: no
Temperatura materiale dello sbocco: 40~50℃
3, circostanze trattate
Modo di atomizzazione: Centrifuga
Contatti il modo fra le goccioline e l'aria calda: Flusso parallelo
Fonti di calore e metodi di riscaldamento: Stufa a gas di corrente d'aria calda
Temperatura dell'aria di ingresso dell'aria: 210℃
Temperatura dell'aria dello sbocco: ~90℃
Modo della raccolta della polvere: Precipitatore a due stadi del ciclone
Fabbisogni di materiali del sistema: La parte del contatto e fuori dell'elaboratore centrale è SS304, rimanente è Q235.
4, stati meteorologici di progettazione
Pressione atmosferica: pressione dell'atmosfera standard
Temperatura ambiente: 20℃
Umidità relativa: 60%
Tenore d'acqua dell'aria ambientale: 0,012 kg/kg
5, lavori pubblici (totale)
5,1 fonte elettrica
Alimentazione elettrica: 380V, 3phase, 50HZ
Potere: forza motrice 267 chilowatt
6. Parametri principali di attrezzatura:
(1) diametro interno della torre: Φ5800 millimetro
(2) diametro esterno della torre: Φ5960 millimetro
(3) volume di aria: 15000 kg/h
(4) temperatura dell'aria di ingresso dell'aria: 210℃
Temperatura dell'aria dello sbocco: ~90℃
(5) uscita del prodotto secco: ~200 kg/h
Evaporazione dell'acqua: 500 kg/h
(6) contenuto idrico di polvere asciutta: 4%
(7) stufa a gas di corrente d'aria calda: 800000 kcal/h
(8) depolverizzatore del ciclone 1: 2-- XXF/Φ1100
Depolverizzatore del ciclone 2: 2-- XXF/Φ1000
(9) macchina di salto: Modello: potere 4-72-5A: Velocità 15KW: 2900 giri/min.
(10) fan di progetto indotto: Modello: potere 9-26-10D: Velocità 55KW: 1450 giri/min.
pompa di vite (di 11): Modello: Potere GF40-1: Pressione 4KW: 0,6 Mpa
Portata: 8 velocitàdi m.3 /h: 700 giri/min.
atomizzatore (di 12): Modello: Potere XH-500: 11KW
Velocità: 12000~15000 giri/min.
Ⅲ, Definizione di sistemi
Selezione iniziale: Unità più asciutta dello spruzzo LPG-500
Sistema di riscaldamento: Stufa a gas di corrente d'aria calda
Sistema di bloccaggio della polvere: Filtro a ciclone a due stadi
Sistema dielettrico di circolazione: Ciclo aperto del fan del progetto
Sistema di filtrazione dell'aria: Filtro dell'aria iniziale
Sistema dell'alimentatore: Alimentazione automatica regolabile della pompa di vite
Sistema di controllo: Controllo centralizzato del gabinetto di controllo
Ⅳ, Rappresentazione schematica del processo tecnologico (con i disegni)
Ⅴ, Tavola di parametro tecnica dell'attrezzatura
| Evaporazione dell'acqua (evaporazione purificata dell'acqua) | 500 kg/h (massimi) | Diametro della torre/altezza della torre | Φ5.8m/13.6 m. |
| Temperatura di funzionamento | Aria 90℃ dell'ingresso dell'aria 210℃/Outlet | Atomizzatore LPG-500 |
Velocità: 12000 r.p.m Diametro del disco: Φ180mm |
| potere installato | transmission~69KW | ||
| Calore del sistema | 80×104 Kcal/h | Consumo dell'aria compressa | 0,6 m.3 /min |
| Forma dell'essiccatore | Sistema aperto di circolazione | Modo di alimentazione | Alimentazione nella stalla della pompa di vite |
| Modo di contatto dell'aria calda | Modo di flusso parallelo | Modo di fonte di calore | Stufa a gas di corrente d'aria calda |
| Modo della raccolta della polvere | Precipitatore a due stadi del ciclone | Modo di atomizzazione | Atomizzazione centrifuga |
| Modo di controllo | Il controllo centralizzato del gabinetto di controllo, può controllare la temperatura dell'aria di ingresso dell'aria, la temperatura digitale, la pressione, differenza di pressione | ||
Ⅵ, Descrizione di prestazione del meccanismo dell'attrezzatura
sistema 1.Feeder
La pompa di vite usa il regolamento della velocità di conversione di frequenza, efficacemente controlla il volume dell'alimentazione e l'interruttore di sicurezza di temperatura dell'aria.
2. Sistema dielettrico di circolazione
Consiste del ventilatore, dell'induttore, della valvola a farfalla dell'aria, del tubo di aria, ecc…
La corrispondenza del volume di aria, di pressione e di velocità del vento del sistema è la chiave, secondo l'esperienza di molti anni, è ora matura.
3. Sistema di purificazione del riscaldamento ad aria
Consiste del filtro dell'aria primario, del filtro dell'aria di alta efficienza, del fan, ecc.
La fonte di calore è stufa di gas
4. Sistema della torre d'essiccamento
Asciugando torre principale, il distributore commerciale dell'aria calda, atomizzatore, la botola di osservazione, illuminazione della torre, martello pneumatico, ecc.
Questo sistema è il sistema del centro.
(1) combinato con esperienza sperimentale, siamo coinvolgere nella progettazione della torre principale:
1, la distanza dello spruzzo dell'atomizzatore è calcolato rigorosamente ed il diametro della torre principale è ingrandetto ragionevolmente per impedire il materiale attaccare alla parete durante il processo di preessiccamento.
2, un rapporto ragionevole di altezza al diametro del cilindro diritto della torre principale sono destinati per assicurare il tempo di soggiorno sufficiente del materiale e l'effetto di essiccaggio per polverizzazione.
3, l'angolo della conicità del cono della torre sono regolato a ° 55 ed il flusso regolare del materiale nel cono completamente è considerato.
(2) l'atomizzatore adotta il convertitore di frequenza per regolare la velocità dell'atomizzatore per raggiungere il migliore effetto di atomizzazione. Abbassando il fondo dell'atomizzatore ed aumentando la distanza fra il vassoio dell'atomizzatore e la cima della torre, le goccioline liquide d'atomizzazione non possono ritornare alla cima nell'ambito della filatura del vento, in modo da accertarsi dell'esercizio normale del sistema. Con l'azionamento ad alta velocità del motore, il fuso si accelera a 15000 ~ 16000R.P.M, tramite la trasmissione, facente la linea dell'atomizzatore accelerarsi a 130m/min, assicurando effetto di atomizzazione. Con il dispositivo di rilevazione automatico digitale per pressione di olio, l'albero primario è fornito di dispositivo raffreddato ad acqua di raffreddamento ad olio per assicurare che il fuso non sia colpito da temperatura elevata. Secondo i requisiti dei prodotti finiti, l'orifizio, il foro quadrato o il foro del rombo possono essere usati per la forma del foro dell'atomizzatore.
(3) i martelli pneumatici, che adottano i nuovi prodotti della tecnologia di rinfresco giapponese, possono assicurare l'effetto della vibrazione, ridurre il rumore di colpo dei prodotti e rendono la distribuzione ragionevole.
(4) progettazione l'insieme multi- dei dispositivi di illuminazione nella torre e nei tre porte di pulizia e di osservazione, botola
(5) le coperture del generatore eolico della torre principale adottano una struttura accelerante, di modo che l'aria calda può efficacemente premere il materiale nella torre e le diminuzioni ordinate di vortice. Ed il distributore commerciale dell'aria calda inoltre combina le caratteristiche ed i requisiti della tecnologia ed il meccanismo della guida dell'aria da entrambi i lati del distributore commerciale può essere raggiunto e l'angolo può essere ha regolato in qualunque momento per controllare l'angolo tangenziale dell'entrata dell'aria calda.
5. Sistema di raccolta
Il sistema di carico dell'unità dell'essiccaggio per polverizzazione è composto di filtro a ciclone. Il ciclone è raccolto da un ciclone a due fasi di alta efficienza e di alta efficienza e la polvere che raccoglie il tasso può raggiungere 99%.
6. Altri sistemi ausiliari
Tutti sono forniti dai produttori ben noti, la prestazione affidabile; la parte della conduttura ha considerato certa progettazione di angolo, l'uso del tubo liscio urgente di acciaio inossidabile, evitare la chiusura materiale, il tappo e la resistenza locale colpire il fenomeno di trasporto materiale.
sistema 7.Control
Il controllo centralizzato del gabinetto di controllo, tutte le componenti elettriche è marche ben note in Cina.
