1, parametro progettuale:
⑴, Nome materiale: Lievito della birra
⑵, Temperatura dell'aria di ingresso dell'aria: 160℃;
⑶, Temperatura dell'aria dello sbocco: 80℃;
(4), contenuto del solido liquido: 10%;
(5), capacità: 300㎏/h;
⑹, Tasso d'entrata: più di 98%;
⑺, Umidità del prodotto finito: 5%;
⑻, Metodo di spolveramento: Rimozione di polvere dell'eliminazione a due fasi della polvere del collettore di polveri del ciclone +spray;
⑼, Azioni il modo: operazione senza sosta
⑽, Medium di secchezza: L'aria filtrata;
⑾, Fonte di calore: tipo bruciante diretto stufa di corrente d'aria calda del gas naturale.
2, caratteristica di materiale:
Contenuto di solidi del liquore crudo del lievito: 10%, l'uscita è di circa 210 tonnellate un il mese.
Progettazione delle attrezzature
1, determinazione dei parametri di calcolo trattato:
⑴Parametro materiale:
Contenuto idrico dell'alimentazione: ω1 =90%, tenore d'acqua del prodotto: ω2 =5%;
Temperatura dell'alimentazione: θ1 =20℃, θ2 =60℃
Uscita della torre d'essiccamento: 产 =300㎏/h. di W.
⑵Parametro dell'aria:
Temperatura ambiente: t0 =20℃,
Umidità dell'aria: aria asciutta di d0 =0.01㎏water/㎏,
Temperatura dell'entrata dell'aria calda della torre d'essiccamento: T1 = 160℃
Tenore d'acqua dell'entrata dell'aria calda: d1 = aria di 0.01㎏ water/㎏dry
Esaurisca la temperatura della torre d'essiccamento: T2 =8 0℃,
2, bilancio di materia
Decolli l'acqua:
Wwater=Wcapacity× (ω1 - ω2)/(1-ω1)
=300× (90%-5%)/(1-90%)
=2550Kg/h
Quantità dell'alimentazione di liquido di materia prima:
产 =2850kg/h del 水 +W del =W del 进 di W
3, equilibrio termico:
⑴Il calore di evaporazione ha richiesto:
×del 水 del 水 ×595+W del =W di Q1 (0.45×t2-1×θ1)
=2550×595+2550× (0.45×80-1×20)
=155.8×104Kcal/h
⑵Il prodotto riscalda il calore ha avuto bisogno di:
×del 产 del =W di Q2 (Cs× (1-ω2)+1×ω2)× (θ2 - θ1)
× di =300× (0.4× (1-0.05) +1×0.05) (60-20)
=0.516×104Kcal/h
⑶Perdita di calore esterna di torre d'essiccamento:
Q3 =0.1× (Q1 +Q2)
=0.1× (155.8+0.516) ×104
=15.63×104Kcal/h
Controllo dei calcoli: Controllo delle perdite a secco di calore nell'acqua di periferia 60~100Kcal/Kg, ora: 15.63×104/2550=61.3Kcal/Kgwater, nella gamma di controllo.
⑷Il flusso di aria calda richiesto per asciugarsi: (Consideri la quantità di fuga di aria da 10%)
G= (［i di Q1 +Q2+Q3)/1 - i2' - 0.1×0.24× (t2 -］di t0)
i1 - i2' = (0.24+0.45×d1)× (t1 - t2)
= × (0.24+0.45×0.01) (160-80)
=19.56Kcal/Kg
G =1.1× (155.8+0.516+15.63) ×104/(19.56-0.1×0.24× (80-20)),
flusso di volume del convertito di =94896.85Kg/h come 73563Nm ³ /h
⑸Calore richiesto per asciugarsi:
Q=G× (i1 - i0)
i1 - i0 = ((0.24+0.45×d1)×t1+595×d1) - ((0.24+0.45×d0) ×t0+595×d0)
= ((0.24+0.45×0.01) ×160+595×0.01) - ((0.24+0.45×0.01) ×20+595×0.01)
=34.23Kcal/Kg
Q=94896.85×34.23=324.8×104Kcal/h
⑹, Il calcolo del tenore d'acqua dello scarico della torre d'essiccamento:
水 /G di d2 =d1+W
aria di =0.01+2550/94896.85=0.03687Kgwater/Kgdry
Controlli il diagramma di umidità dell'aria: La temperatura del bulbo umido che corrisponde al istw2 =46℃, 则 t2 del tenore d'acqua di temperatura e di scarico - la TW2 =80-46=34℃, può assicurarsi che il filtro a ciclone non inumidisca.
4, calcolo della torre di spruzzo:
⑴La selezione dell'atomizzatore:
La selezione preliminare Lpg3000 di tipo atomizzatore centrifugo ad alta velocità, il diametro del disco d'atomizzazione è 0.20m e la velocità massima è 13000 R/minuto.
⑵Calcolo di distanza del getto:
Raggio del getto: R=3.46d0.3×G0.25×n-0.16
Come prima della lista: d=0.20m, G=2850Kg/h,
n=12500r/min
∴ R=3.46× (0,20) 0,3 × (2850) 0,25 × (12500) - 0,16
=3.46×0.617×7.3×0.221
=3.448m

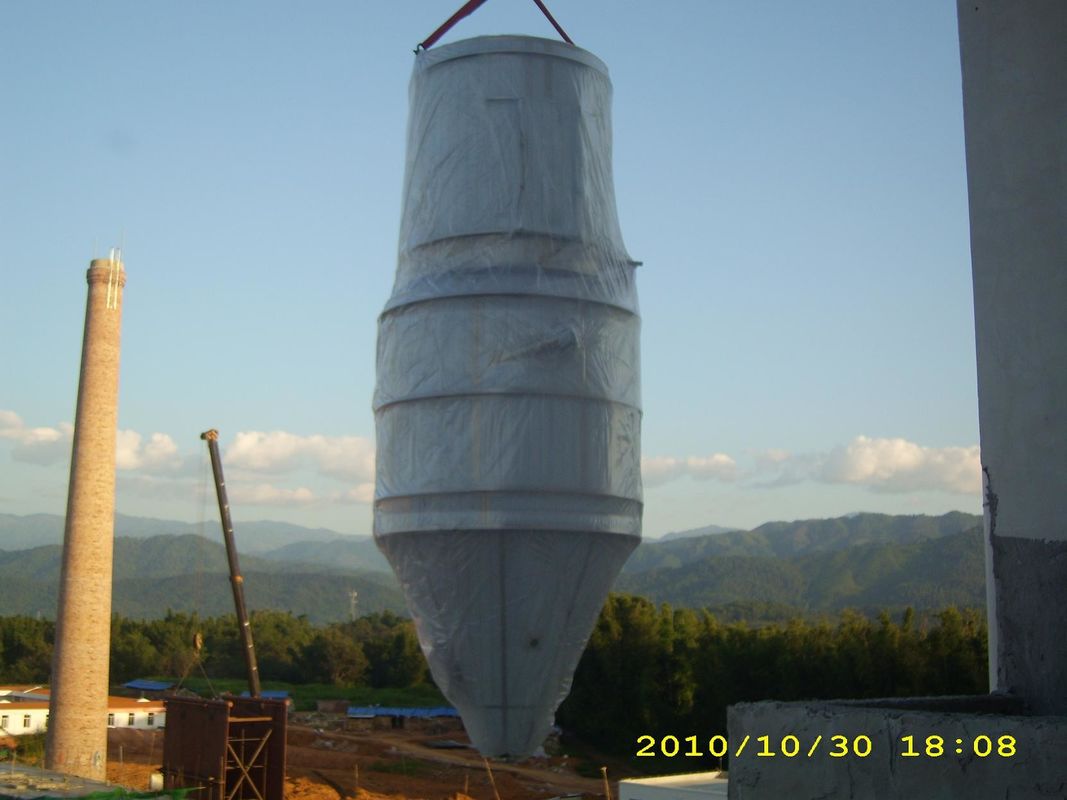

⑶Diametro interno della torre di spruzzo:
Il diametro interno del isD generale1 della torredi spruzzo = (0.85~1.4) ×2R
Ottenga: D1 =1.28× (2R)
=1.28×2×3.448
=8.83m
Arrotondando, ottenga D=8.9m
①L'altezza diritta generale della sezione della torre di spruzzo è: H1 = (0.9~1.1) D1,
Ottenga la H1 =1.1×D1=9.79m
②Se: Diametro dello sbocco: D2 =0 .30m.
③Fissi l'angolo inferiore del cono della sezione del cono della torre d'essiccamento è altezza della conicità 56°The è H2 =8.1m
④Altezza della voluta dell'assunzione: H3 =1.6m
Spruzzi l'altezza della torre: H=H1+H2+H3=9.79+8.1+1.6=19.49m
⑸La velocità assiale media di aria calda nella torre di spruzzo è controllata:
Nel controllo di velocità media assiale 0.10~0.5m/s.
160℃inlet l'aria, la densità 0.815kg/m3, la temperatura al più inferiore della sezione diritta è 80℃, la densità 1.0kg/m3 dell'aria di scarico, densità media dell'aria calda è 0.9075kg/m3
Il flusso espiratorio di flusso d'aria medio della torre di spruzzo: L=104569m3/h=29m3/s
Velocità media assiale di vento caldo: u0 =0.46m/s, nella gamma di controllo.
⑹, La razionalità di forza di essiccazione che controlla la dimensione della torre d'essiccamento:
Volume cilindrico della sezione: V1 =608.74m3
Affusoli il volume della sezione: V2 =173.56m3
Volume totale: V=782.3m3
Valore di forza di essiccazione:
②Le seguenti formule per la calcolazione dell'intensità di secchezza sono fornite generalmente:
E'= ((T1 +273) 3,4287)/((T2 +273) 3,34)
=3.39Kgwater/m3·h
水 /h del 水 /h>2550Kg di W1 =V×E=782.3×3.39=2650Kg
Secondo il calcolo di forza di essiccazione, la dimensione della torre d'essiccamento può soddisfare la richiesta di essiccazione.
①Differenza media di temperatura del ceppo nella torre d'essiccamento:
il TM = ((t1 - θ1) - (t2 - θ2)) /ln ((t1 - θ1)/(t2 - θ2))
= ((160-20) - (80-60))/ln (160-20)/(80-60))
=61.67℃
②Selezione del coefficiente di trasferimento di calore volumetrico:
Il coefficiente di trasferimento di calore volumetrico per essiccaggio per polverizzazione centrifugo è 30~50Kcal/m3·h·il ℃, il suo valore è collegato inversamente con la dimensione delle particelle del prodotto e positivamente è collegato con la velocità assiale dell'aria calda. Secondo esperienza, i valori poco elevati dovrebbero essere presi α=45Kcal/m3·h·℃.
③La quantità di termica in una torre asciutta:
=α×tm×V di quarto
=45×61.67×782.3
=217.09×104Kcal/h>Q1+Q2=156.32×104Kcal/h
Dal calore del volume del controllo di dimensione la torre d'essiccamento può soddisfare le richieste di essiccazione.
5, calcolo di fonte di calore:
Il calore richiesto per l'essiccamento del isQ=324.8×104Kcal/h, considerando la bassa temperatura nell'inverno, come fonte di calore, ci dovrebbe essere un'indennità di riscaldamento di 10%, il calore emesso della fonte di calore sarà QR = 358×104Kcal/h.
(1) prendendo gas naturale come fonte di calore
Se il potere calorifico del gas naturale è 8500kcal/Nm3, l'efficienza del tipo diretto fornace di combustione di combustione per 90%, il consumo del gas è:
燃气 =468Nm3/h. di m.
6, calcolo del collettore di polveri del ciclone:
Selezione del collettore di polveri primario del ciclone:
La temperatura dell'aria di ingresso dell'aria è 80℃, aria che tratta il tasso è 94896.85m3/h, velocità del vento dell'entrata è 19m/s, collettore di polveri scelto del ciclone 2×CLT-2000.
La selezione del ciclone a due fasi:
La temperatura dell'aria di ingresso dell'aria è 80℃, aria che tratta il tasso è 94896.85m3/h, velocità del vento dell'entrata è 19m/s, collettore di polveri scelto del ciclone 2×CLT-2000
Il dispositivo di rimozione della polvere della schiuma:
La temperatura dell'aria di ingresso dell'aria è 80℃, aria che tratta il tasso è 94896.85m3/hWith che un diametro di 3,66 metri spruzza il dispositivo di rimozione della polvere
7, calcolo della condotta:
1, tubo di ingresso dell'aria,
Prenda la velocità di ingresso dell'aria è 18m/s, temperatura dell'aria di ingresso dell'aria è 160℃, il tasso di ingresso dell'aria è 116437m3/h,
Æ1 = (V1 ÷3600÷18÷0.7854) 0,5 =1.523M------ getΦ1550 millimetro
2, tubo di aria dello sbocco
Prenda la velocità di aria dello sbocco è 16m/s, temperatura dell'aria dello sbocco è 80℃, il tasso di aria dello sbocco è 94896.85m3/h,
Æ2 = (V2 ÷3600÷16÷0.7854) 0,5 =1.4487M----- getΦ1450 millimetro
8, lista di parametro del dispositivo:
⑴, Dentro il diametro della torre: Φ8900mm
⑵, Il diametro esterno della torre: Φ9100mm
⑶, quantità di aria richiesta: 94896.85kg/h
(4) temperatura dell'aria di ingresso dell'aria: 160℃, temperatura dell'aria dello sbocco: 80℃.
⑸, Evaporazione dell'acqua: 2550Kg/h.
(6), tenore d'acqua asciutto della polvere: 5%.
(7), calorie di secchezza: 324.83Million kcal/ora.
(8), collettore di polveri del ciclone della prima fase: 2×CLT-2000, collettore di polveri a due fasi del ciclone: 2×CLT-2000,
Il diametro del dispositivo di rimozione della polvere dello spruzzo: 3.66M
(9), macchina di salto: modello: potere 4-72-16B: Velocità 55KW: 630R/min.
(10), fan di progetto indotto: modello: Potere di G4-73-12D: Velocità 160KW: 1450r/min
(11), pompa di vite: Modello: Potere GF30-1: pressione 2.2kw: 0.6MPa
portata: velocità del ³ /h di 3m: 940r/min
(12), atomizzatore: modello: Potere di R-XH3t: Velocità 22KW: 13000r/min.

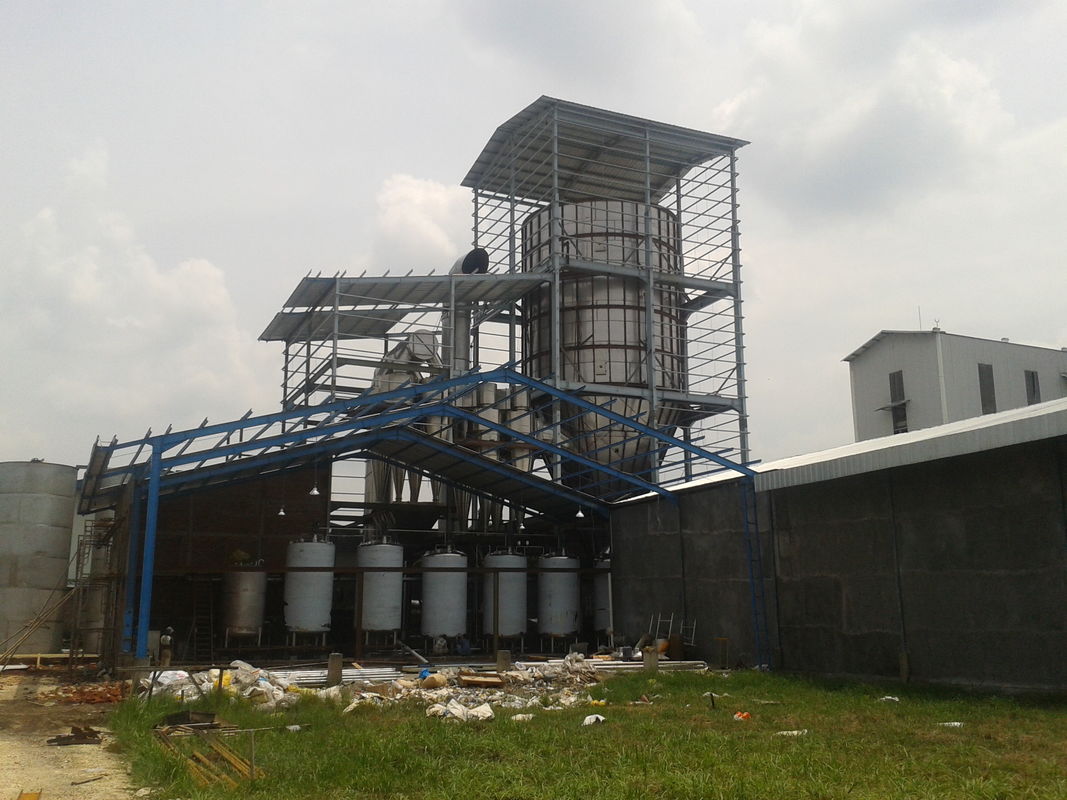

9, riassunto dell'attrezzatura:
Questa progettazione è basata per molti anni sulle esigenze degli utenti, la pratica di progettazione di esperienza avanzata domestica e straniera e della fabbrica. In questa progettazione, nell'accordo rigoroso con i requisiti degli utenti ed assicurare la realizzazione degli indicatori. La progettazione è basata sull'idea del margine avanzato, affidabile e appropriato di concessioni dei prezzi.
Il solido liquido con il contenuto di solidi di 10% è pompato nella cima della torre da una pompa di vite ed il materiale è disperso in anche e piccoli gruppi della nebbia nell'ambito della forza centrifuga prodotta dalla macchina d'atomizzazione
L'aria naturale con il filtro dell'aria dopo riscaldato all'essiccazione dell'aria calda da 160 grado C, il distributore commerciale dell'aria calda e la parte superiore della nebbia nella torre d'essiccamento dopo il contatto con il raffreddamento rapido a 100 grado C e poi spirali materiali calde, nel corso del declino nella temperatura dell'aria è diminuito gradualmente, mentre il contenuto idrico materiale è diminuito gradualmente ed infine soddisfa le richieste di progettazione dopo la polvere, gas di scarico scaricato fuori. Questo sistema adotta il volume dello spruzzo all'ora per l'atomizzatore centrifugo ad alta velocità 3000kg.
La polvere finita asciutta è scaricata sotto la torre d'essiccamento ed il collettore di polveri del ciclone ed il gas di scarico è scaricato fuori dopo la depolverizzazione.
10, caratteristiche di ogni sistema dell'attrezzatura:
| Pubblicazione periodica | Nome | Caratteristica |
| 1 | Sistema dell'alimentatore |
1, pompa di vite: Modello: GF30-1, portata: ³ /h, pressione di 3m: 0.6MPa. 2, la valvola del tubo d'alimentazione adottano 2/4" valvola del tubo di s (se non può abbinare lo sbocco della pompa, premere la dimensione dello sbocco della pompa) ed il suo contatto con il materiale facendo uso di 304 |
| 2 | Sistema di atomizzazione |
1, atomizzatore centrifugo ad alta velocità fornito di potere: 22KW, velocità: 13000r/min, iniezione liquida massima: 3000kg/h. 2, fornito di pompa di olio, l'olio sono raffreddati nel carro armato ed il serbatoio dell'acqua è fatto di Q235 materiale. La componente di rame del dispositivo di raffreddamento di acqua è fatta di rame 3, diametro del piatto d'atomizzazione: Φ200mm, materiale: 304 4, contatto materiale con acciaio inossidabile 304 ed il resto con il acciaio al carbonio 5, l'atomizzatore adottano il regolamento della velocità di conversione di frequenza. |
| 3 | Sistema di corrente d'aria calda |
1, macchina di salto: modello: 4-72-16B, potere: 55KW, velocità: 630r/m, tasso di salto: 71971~100730m3/h, pressione: 1538~1218Pa 2, selezione del fan dei produttori ben noti domestici dei prodotti, con la valvola per aria |

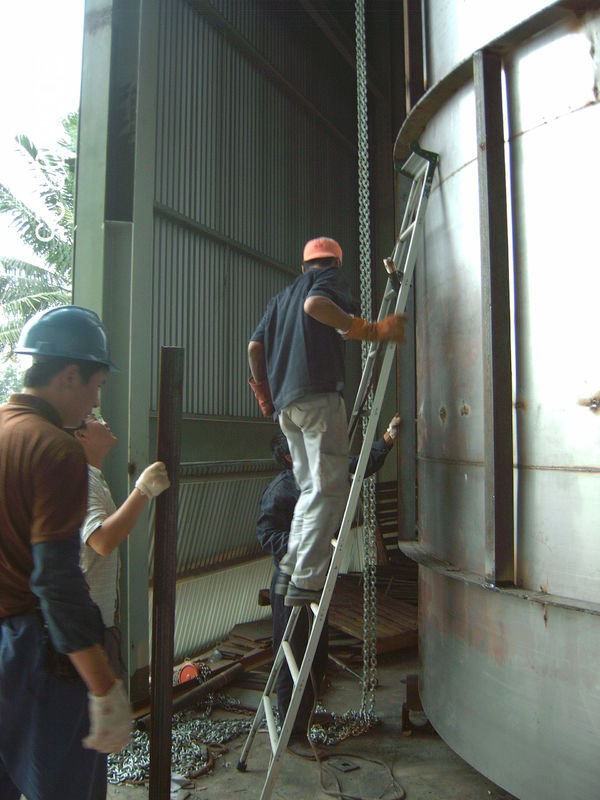

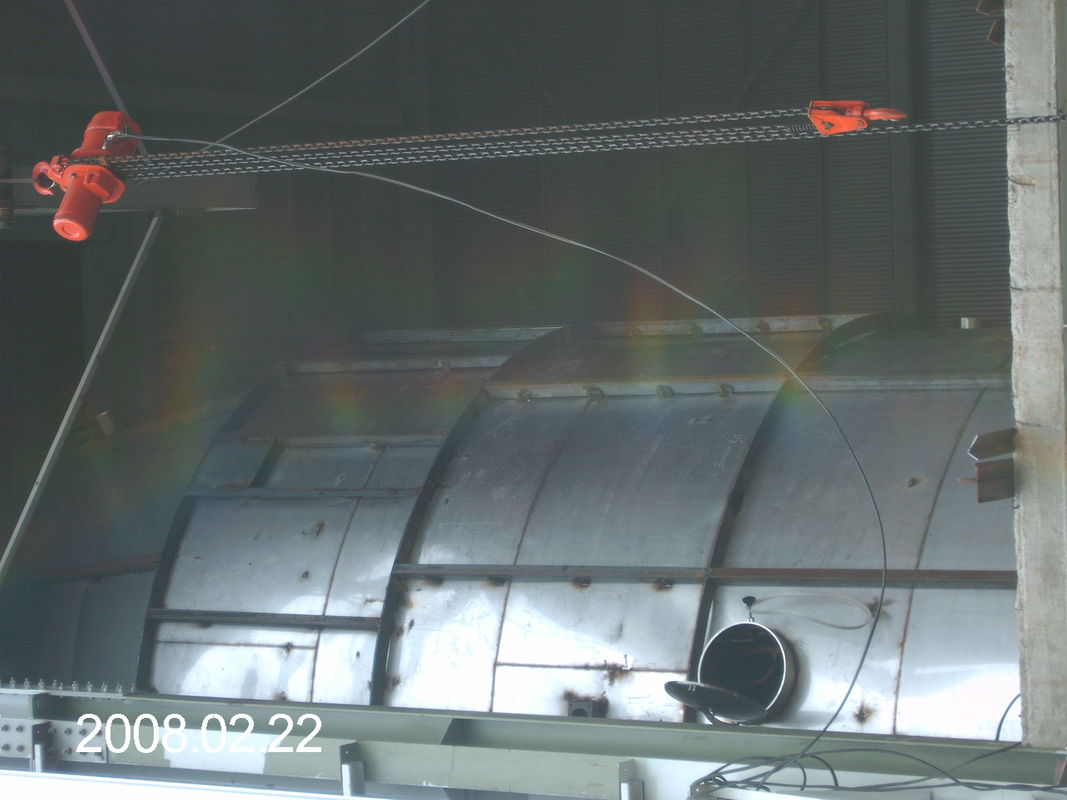

| 4 | Torre d'essiccamento |
1, distributore commerciale dell'aria calda: la nostra società per le diversità di attrezzatura, l'effetto è molto buona, adotta δ=2~3mm, 304SS 2, torre d'essiccamento: Dentro il diametro della torre d'essiccamento è 8.9m.The che la pressione negativa può resistere a 2000Pa, non sarà danneggiato nel caso degli errori. La parete interna è 3mm304 ha lucidato il pannello dello specchio, la saldatura ad arco di argon. La torre è avvolta nel piatto di colore di spessore 0.6mm, Q235 nel tipo medio scheletro d'acciaio e nello spessore dell'isolamento della lana di roccia di 100mm; Flangia diritta della giunzione della conicità senza. la fabbricazione dell'acciaio 14, le flange restanti è fatta dei piatti d'acciaio della larghezza 100 millimetri e uno spessore di 12 millimetri, gioco non è più di 2,5 metri, il rinforzo verticale è fatto del tubo del quadrato 50x100, lo spessore di 3 millimetri, spaziante il superamento dei 1220 millimetri. Spessore all'aperto asciutto δ=3mm, piatto a quadretti del tetto di acciaio al carbonio. 3, la torre hanno un fan di 4 torri e foro di osservazione, facili da pulire la torre di osservazione. Il collegamento del corpo della torre e la curvatura di tubo tutta sono destinati dal giunto di testa dell'arco per ridurre l'angolo morto. 4, temperatura corrente normale: Il distributore commerciale dell'aria calda nella temperatura dell'aria è 160℃, interno della torre è limite di temperatura di funzionamento 120℃.The è pressione di esercizio 300℃.Tower: 100~-1500Pa, torre di vuoto di limite: - 2000Pa. 5, martello pneumatico: Dalla nostre progettazione della fabbrica e fabbricazione di martello pneumatico, la vibrazione di grande, consumo basso dell'aria. L'utente prepara il compressore d'aria egli stesso |
| 5 | Il sistema di ricezione |
|
| 6 | Impianto di scarico |
1, fan di progetto indotto: modello: G4-73-12D, potere: 160KW, velocità: 1450r/min, tasso di salto: 83088~104600m3/h, pressione: 4366~3171Pa ha fornito dell'ammortizzatore regolabile, produzione Q235, lui inquadra è installato con 4 cuscinetti di scossa 2, condotta di scarico: Contatto materiale con 304 acciaio inossidabile, acciaio al carbonio per i rinforzi. |
| 7 | Sistema elettrico |
1, il gabinetto di controllo elettrico è fatto del acciaio al carbonio. 2, il sistema di controllo adottano il controllo sistematico del contattore del bottone. Parametri principali quale la temperatura dell'entrata, temperatura principale della torre, temperatura dello sbocco tramite adeguamento dell'esposizione del termometro digitale, fornito delle istruzioni della torre di pressione negativa, pressione dell'ingresso dell'aria, controllo della pressione negativo, chiare istruzioni, l'operazione, la convenienza degli utenti. Le componenti elettriche principali di controllo facendo uso delle componenti elettriche di CHINT, un elemento importante è prodotti di qualità importati adottati, efficacemente garantire l'affidabilità della sicurezza elettrica. 3, la temperatura dell'entrata tramite il controllo intelligente del termometro digitale, esposizione, allarme, assicurano la temperatura costante dell'entrata. |
