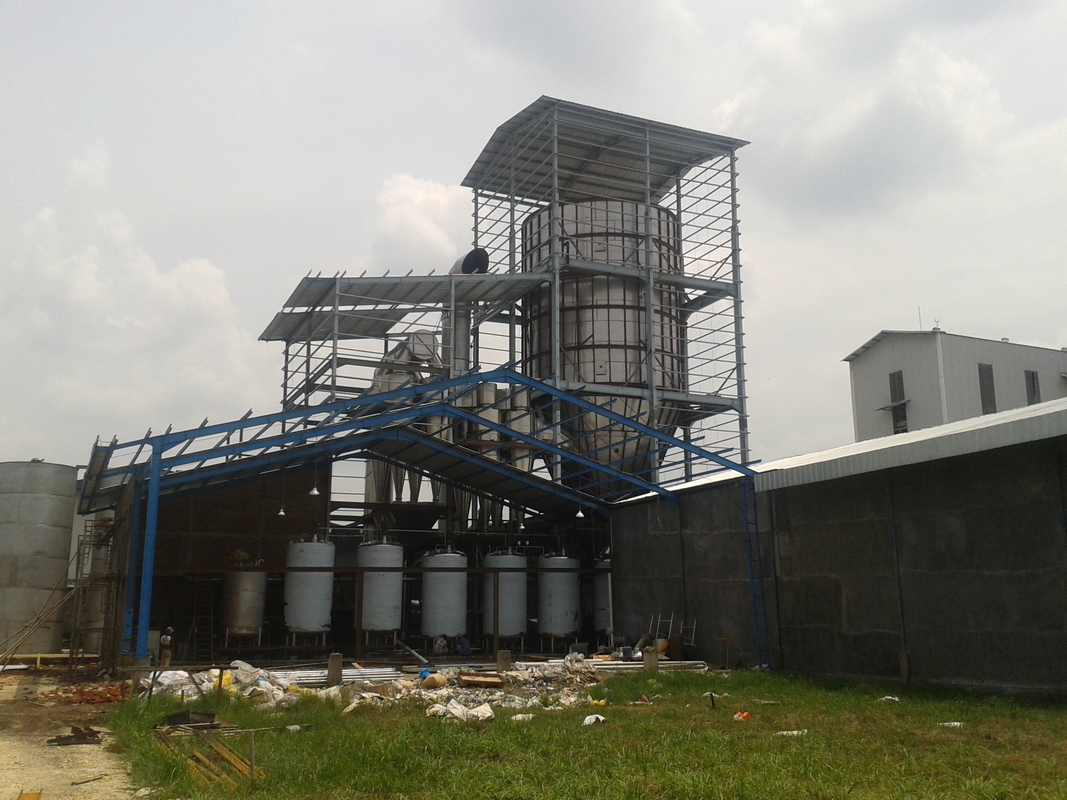

Lista per l'impianto di essiccazione dello spruzzo del caolino con un'uscita annuale di 35.000 tonnellate

1. Pompa di vite: modello: GF 50 -2, potere: 3 chilowatt, portata: 6 000 chilogrammi /h; la parte materiale del contatto è 304.

2. La pompa di vite adotta i prodotti dell'Anhui Junma Company, che è stato utilizzato in parecchi insiemi dell'impianto di essiccazione dello spruzzo e l'effetto è molto buono.

3. Il tubo d'alimentazione adotta il φ tubo di acciaio inossidabile di 89 millimetri.

4. La pompa è fornita di convertitore di frequenza per regolare la velocità.

1. Atomizzatore centrifugo ad alta velocità R-XH- un tipo di 10 T, fornito di potere: 45 chilowatt, velocità massima: 1 1 500 giri/min., spruzzo massimo 10 000kg/h.

2. Fornito di un insieme della pompa di olio, l'olio lubrificante è raffreddato dall'acqua nel serbatoio, la cisterna è fatta di Q235 ed il dispositivo di raffreddamento di acqua è fatto delle componenti di rame.

3. Diametro del disco d'atomizzazione: Φ 210 millimetri.

4. Usi 304 quando l'atomizzatore è in contatto con il materiale.

5. L'atomizzatore adotta il regolamento della velocità di conversione di frequenza.

• Il filtro adotta l'effetto iniziale, uno strato della rete metallica
• Ventilatore: Modello: 4-72-8 C, potere: 30 chilowatt, velocità: 1600 giri/min., volume di aria: 24982 ~ 432380 m3^/h, pressione: 2303 ~ PA 1816, al punto di contatto materiale per SUS304, con il cuscinetto di scossa.
• Il fan è controllato da un convertitore di frequenza, che è facile da regolare. Il fan adotta i prodotti prodotti dalla fabbrica designata nazionale.
• stufa Diretto-infornata di corrente d'aria calda del gas naturale: 4 milioni kcal, il bruciatore lineare adottano le marche ben note domestiche, sono utilizzati nelle diversità di attrezzature e dei funzionamenti stabile e sicuro.

1. Voluta, distributore commerciale dell'aria calda: il distributore commerciale superiore della voluta e dell'aria calda dell'entrata dell'aria calda regola l'angolo di rotazione del flusso d'aria secondo le circostanze differenti, efficacemente per deviare il gas nella torre ed impedisce il materiale attaccare alla parete. Il supporto dell'atomizzatore è lasciato nel mezzo. È fatto di materiale 3mm304, con conservazione del calore nel mezzo.

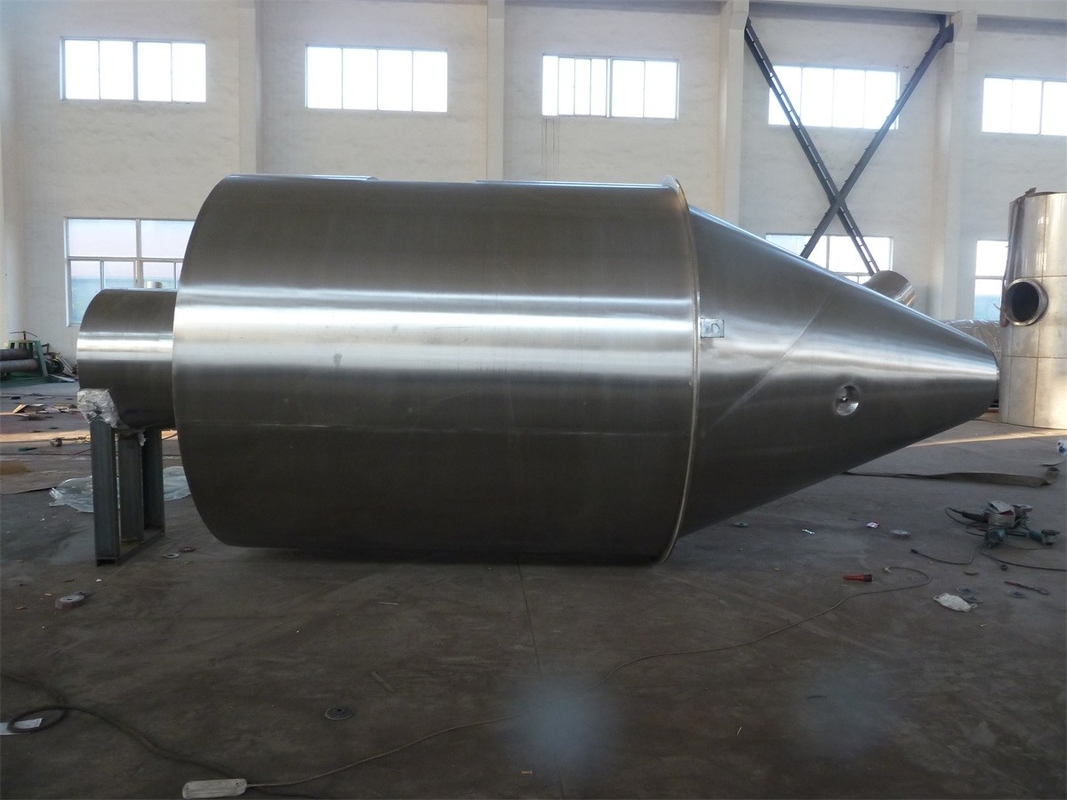

2. Torre d'essiccamento: Il diametro interno della torre d'essiccamento è di 8,4 metri, l'altezza del cilindro diritto è di 8,54 metri e l'altezza totale del carro armato interno della torre d'essiccamento è di 15,6 metri. Può resistere ad una pressione negativa di 25 00Pa e non sarà danneggiata nel caso degli errori di funzionamento. La parete interna è un pannello dello specchio lucidato 304 con uno spessore di 3,0 millimetri, che è saldato tramite la saldatura ad arco di argon. Il corpo della torre è delocalizzato da un piatto di acciaio inossidabile con uno spessore di 1,2 millimetri ed il mezzo è uno scheletro d'acciaio Q235 e un silicato di alluminio con uno spessore di 100 millimetri per isolamento termico. La cima dell'essiccatore è un piatto del controllore di acciaio inossidabile con uno spessore di 3mm.

3. Il corpo della torre è fornito di una porta della torre e di un foro di osservazione, che è conveniente per la pulizia e l'osservazione nella torre. L'interfaccia del corpo della torre ed il gomito della conduttura sono destinati con il giunto di testa dell'arco per ridurre l'angolo morto.

4. Temperatura di funzionamento normale: la temperatura dell'aria di ingresso dell'aria della voluta e del distributore commerciale dell'aria calda è ℃ 350 e la temperatura dell'aria di scarico è ℃ 110. Pressione di esercizio nella torre: -100~-1000Pa, pressione di limite nella torre: -2000Pa.

5. La sezione ed il cono diritti della torre d'essiccamento sono forniti di martello pneumatico, che è progettato dalla nostra società, con la grande vibrazione ed il piccolo consumo del gas.

1. Condotta di scarico: l'acciaio inossidabile 304 è usato in contatto con il materiale.

2. Il filtro a sacco adotta il mc - il tipo 570, c'è un silo qui sotto ed il porto più basso è fornito di valvola a farfalla del commutatore manuale.

3. Silo: Φ 6 000mm.

4. Fan indotto: Modello: G4-73-10D, potere: 55KW, velocità: 1450 giri/min., volume di aria: 31554~60533m ³ /h, pressione: 3301~2194Pa, fatto di Q235, il sostegno è fornito di cuscinetto ammortizzatore, il fan che è controllato dal convertitore di frequenza, che è conveniente per adeguamento. Il fan adotta i prodotti prodotti dalla fabbrica designata nazionale.

7. Tubo del camino: acciaio al carbonio materiale.

1. Il gabinetto di controllo elettrico è fatto del acciaio al carbonio spruzzato con plastica.

2. Il sistema di controllo adotta il controllo manuale del bottone, i parametri principali quali la temperatura dell'entrata e la temperatura dello sbocco sono visualizzati e regolato sullo schermo, che è conveniente affinchè gli utenti usi e la pressione d'aria dello sbocco e dell'entrata è visualizzata sul gabinetto elettrico. Il controllo elettrico pricipalmente adotta le componenti elettriche di Chint, che possono efficacemente assicurare l'affidabilità, l'accuratezza e la sicurezza dell'operazione elettrica. (ha fornito dal cliente)

3. L'atomizzatore ed il fan sono controllati dal convertitore di frequenza.

Fuoco diretto

Stufa di corrente d'aria calda
