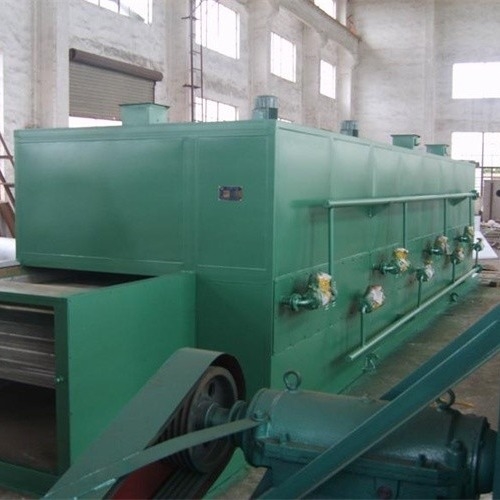

essiccatore del nastro trasportatore DW1.2×10 del forno 316SS DW1.2×10 dell'aria calda 400Kg/H

DW1.2*10

Sriassumere

L'asciugatrice a nastro della serie DW sarà assistita da materiali di lavorazione appropriati delle istituzioni, come distributore a stella, fascia oscillante, mulino o granulatore, la distribuzione sul nastro trasportatore, il nastro trasportatore attraverso uno o più canali dell'unità di riscaldamento, ciascuna unità di riscaldamento è dotata con sistema di riscaldamento e circolazione dell'aria, ogni canale ha uno o più sistemi di scarico a umido, un nastro trasportatore nell'aria calda dall'alto verso il basso o dal basso verso l'alto attraverso il materiale sul nastro, in modo che il materiale possa essere asciugato uniformemente .

UNapplicazione

L'asciugatrice a nastro della serie DW è l'apparecchiatura di asciugatura continua utilizzata per la ventilazione, il fiocco, la buona forma, l'essiccazione del materiale granulare, l'acqua per le verdure disidratate, la fitoterapia cinese e altri tassi elevati e la temperatura del materiale non consente che il materiale elevato sia particolarmente adatto per la serie;l'asciugatrice presenta i vantaggi di un'asciugatura rapida e un'elevata intensità di evaporazione.La qualità del prodotto è buona.

Condizioni di progetto

1. nome del materiale: Grano bollito
2. Capacità di lavorazione: 400Kg/h
3. Fonte di calore: stufa ad aria calda a gas naturale
4. Materiale dell'attrezzatura: la parte a contatto con il materiale è in acciaio inossidabile

Parametro tecnico

Tipo DW-1.2*10

numero di celle 5

Larghezza nastro (m) 1.2

Sezione di asciugatura (m) 10

Spessore pavimentazione (mm) 10～80

Temperatura di utilizzo finale (℃) 50~80

Tempo di asciugatura (h) 0.2～1.2

Ventilatore Quantità 6

Potenza totale (KW) 11

Dimensione complessiva (m) 11,5 * 1,95 * 2,5

Peso (kg) 6800

Caratteristiche dell'essiccatore a nastro

1, regolazione continua della velocità dell'essiccatore a nastro in rete DW;

2, la lunghezza 2 m è un'unità ciclo ed è predisposto un ventilatore di circolazione separato

3, configurazione dell'attrezzatura e requisiti di produzione:

Materiale principale: cintura in rete di acciaio inossidabile, il telaio principale è realizzato in acciaio al carbonio, rivestimento in acciaio inossidabile, acciaio esterno, vernice, materiale dello strato isolante intermedio, lana di vetro superfine;

La cintura in rete è realizzata in cintura in maglia a strato singolo in acciaio inossidabile;

Piastra di blocco della cintura in rete 1 gruppo ；

Tutore: il materiale è un tubo in acciaio inossidabile 304 e i montanti sono fissati con la cintura a rete;

Catena: pignone 45, copertura protettiva della cinghia della catena del trasportatore;

Ventola: ventola di circolazione 5；

Ventola di scarico 1；

Tubo dell'aria di scarico, 1 set di tubi dell'aria di ricircolo (distribuzione non uniforme dei fori sul tubo dell'aria di ricircolo per garantire un'asciugatura uniforme dei materiali quando lo spessore del rivestimento è uniforme);

La velocità del nastro netto è controllata dal motore di regolazione della velocità di conversione della frequenza, che può controllare efficacemente il tempo di ritenzione del materiale, in modo da controllare il grado di asciugatura del materiale e regolare l'uscita dell'intero sistema.

Scatola di controllo 1 set;

Stufa a gas naturale 1 set
